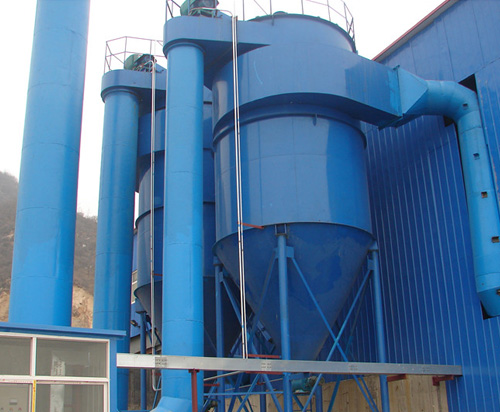

CZC型機械回轉反吹扁袋除塵器
CZC型機械回轉反吹扁袋除塵器簡介：
CZC型機械回轉反吹扁袋除塵器是由一機部設計院設計處研制成功一種新型的技術**的袋式除塵器。此除塵器具有高效、低阻、維護簡單、運行可靠等優點。
CZC型機械回轉反吹扁袋除塵器工作原理：
含塵氣體于切向進入過濾室上部空間，大顆粒及凝聚塵粒離心力作用下沿筒壁旋落灰斗，小顆粒彌散于過濾室袋間空隙從而被阻留，凈化空氣透過袋壁經花板上濾袋導口匯集于清潔室，由通風機吸入而排放于大氣中。隨著過濾工況的進行，粉塵附于布袋表面，濾袋阻力逐漸增加，當達到反吹風控制阻力上限時，由與除塵器前后上的接口相連的差壓變送器發出訊號自動啟動反吹風機構工作。
CZC型機械回轉反吹扁袋除塵器優點：
1、模塊式結構，可設計在線或離線清灰。
2、有應用于電廠鍋爐的除塵實例。
型號 | 過濾面積(m2) | 處理風量 | 袋長 | 圈數 | 袋數(條) | 效率% | 阻力 | 外型尺寸(直徑×高)(mm) | 重量 | ||
規格 | V 米/分 | m3/h | |||||||||
ZC-24/2 | A | 38 | 1.0-1.5 | 2280-3420 | 2.0 | 1 | 24 | ＞99 | ＞120 | ф1690×4370 | 1916 |
B | 38 | 2.0-2.5 | 4560-5700 | 2.0 | 1 | 24 | ф1690×4370 | 1916 | |||
ZC-24/3 | A | 57 | 1.0-1.5 | 3420-5130 | 3.0 | 1 | 24 | ф1690×5370 | 2086 | ||
B | 57 | 2.0-2.5 | 6840-8550 | 3.0 | 1 | 24 | ф1690×5370 | 2086 | |||
ZC-24/4 | A | 79 | 1.0-1.5 | 4740-7110 | 4.0 | 1 | 24 | ф1690×6370 | 2263 | ||
3B | 79 | 2.0-2.5 | 9480-11850 | 4.0 | 1 | 24 | ф1690×6370 | 2263 | |||
ZC-72/2 | A | 114 | 1.0-1.5 | 6840-10260 | 2.0 | 2 | 72 | ф2530×5030 | 4150 | ||
B | 114 | 2.0-2.5 | 13650-17100 | 2.0 | 2 | 72 | ф2530×5030 | 4150 | |||
ZC-72/3 | A | 170 | 1.0-1.5 | 10200-15500 | 3.0 | 2 | 72 | ф2530×6030 | 4868 | ||
B | 170 | 2.0-2.5 | 20400-25500 | 3.0 | 2 | 72 | ф2530×6030 | 4868 | |||
ZC-72/4 | A | 228 | 1.0-1.5 | 13680-20520 | 4.0 | 2 | 72 | ф2530×7030 | 5587 | ||
B | 228 | 2.0-2.5 | 27360-34200 | 4.0 | 2 | 72 | ф2530×7030 | ||||
